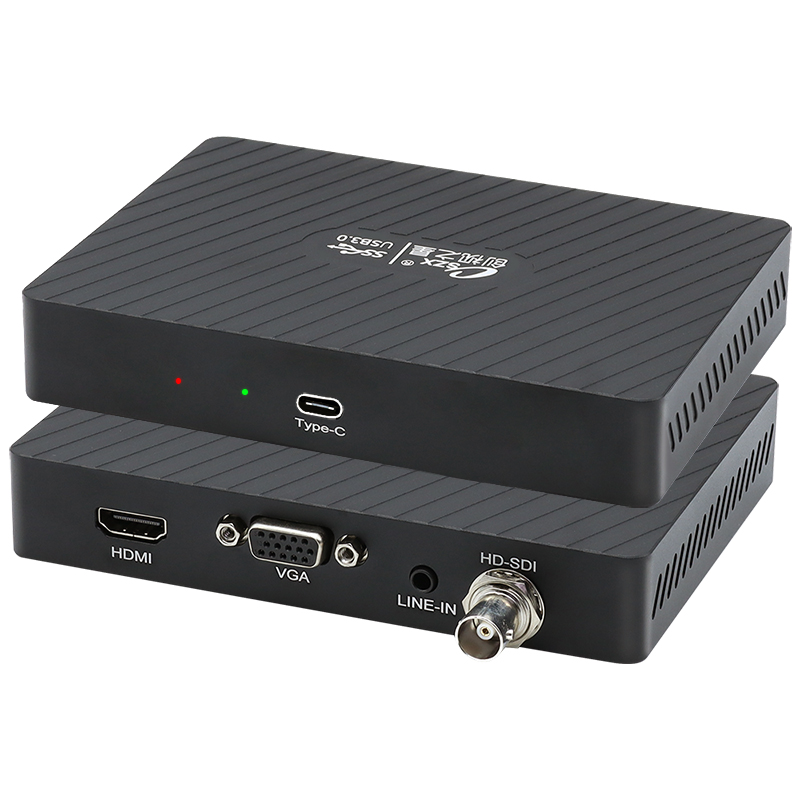

产品型号:CSZX-790SDI

  • 广电级多接口采集卡
  • 广电级多接口采集卡
  • 广电级多接口采集卡

CSZX-790SDI一款支持多种接口高清视频采集采用了高速的USB3.0接口,采用UVC无驱设计,用户可以做到即插即用无需安装驱动。其分辨率可达1920×1200p,支持真正10Bit实时HD全分辨率高清无压缩视频采集,实现真正广播级、 好莱坞电影级别的采集编辑,满足各种全高清摄像机实时采集及抓图的需求

产品特性:

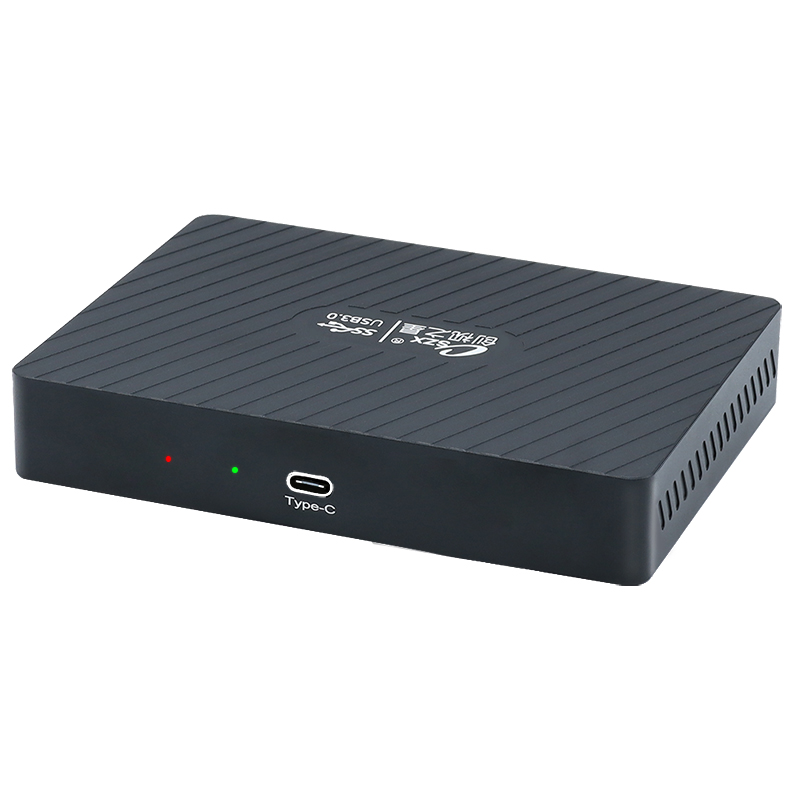

◆采用Type-c接口,采用UVC设计不需安装驱动即插即用

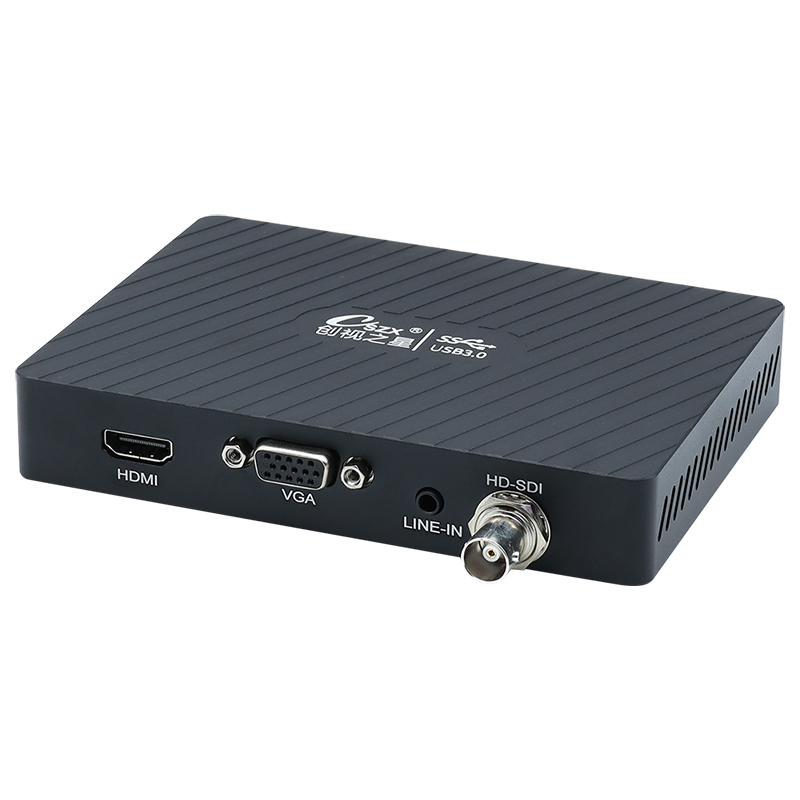

◆支持SDI、HDMI(DVI)、VGA、AV、S-Video视频输入

◆支持Line In线性音频输入

◆支持高达1200P 60fps的高清视频采集

◆采用FPGA低功耗方案设计,设备7×24小时稳定运行

◆自动检测输入信号的格式和模式

◆SDI/hdmi内嵌音频与Line In音频可单独调用,也可以通过软件叠加

◆允许用户设置亮度/对比度/色调调节/饱和度

◆支持运动预估去隔行算法,支持1080I信号

◆线性图像缩放算法,兼容不同分辨率软件

◆支持标准Windows DirectShow和linux V4L2架构及支持流媒体采集软件

 产品规格

设备连接接口

Type-c,800MB/s传输带宽

视频ADC位深

10Bit

主控方案

低功耗莱迪思(Lattice) FPGA

视频输入接口(不能同时)

HDMI

HDMI输入,可转接DVI; 符合 HDMI 1.4 标准

SDI

支持SMPTE 260M,SMPTE 274M 、SMPTE 295M 和SMPTE 296M

VGA

可转接AV、S-Video

模拟音频

模拟音频输入,支持双声道立体声输入

HDCP支持

HDCP支持

输入格式标准支持

             (右边统计不完全,带宽不超过225MHz即可)

HDMI

1920×1200@50/60

1920×1080P@24/25/30/50/60

360×768@50/60

1280×768@50/60 、1280×720P@50/60

1024×768@50/60 、800×600@50/60 1920×1080I@50/60

480P/480I

SDI

1920×1080P@24/25/30/50/60

1920×1080I@50/60

1280×720P@50/60

576I/480I

VGA

1920×1080、1600×1200

1400×1050 、1440×900

1280×1024 、1024×768

800×600 、640×480

640×360

S-VIDEO

576I/480I

AV

576I/480I

USB输出支持标准

1920×1200、1920x1080、1680x1050、

1600x1200、1440x900、 1368x768 、

1280x800、1280x960 、1280x1024、

1280x720、1024x768、1024x576、

960x540、856x480、800x600 、768x576、

720x576、720x480、640x480、640x360

(60/59.94/50/40/30/29.97/25)

输出色彩空间

YUV 4:2:2 (YUY2)

音频支持

支持UAC(USB audio class)

UVC免驱支持

符合UVC (USB video class)

USB2.0支持

支持USB2.0

标准开发支持

DirectShow (Windows), ,V4L2 (Linux)

兼容软件支持

Windows Media Encoder (Windows)
Adobe Flash Media Live Encoder(Windows, OS X)
Real Producer Plus(Windows)
VLC (Windows, OS X, Linux)
QuickTime Broadcaster (OS X)
QuickTime Player (OS X)
Wirecast (Windows, OS X)

支持操作系统

Windows 7

Windows Server 2008 R2

Windows 8

Windows8.1

Windows 10

Linux (Kernel version 2.6.38 and above)

OS X (10.8 and above)

Android

产品尺寸

143*99*22.15mm(长*宽*高)

外壳

铝合金型材CNC成型
